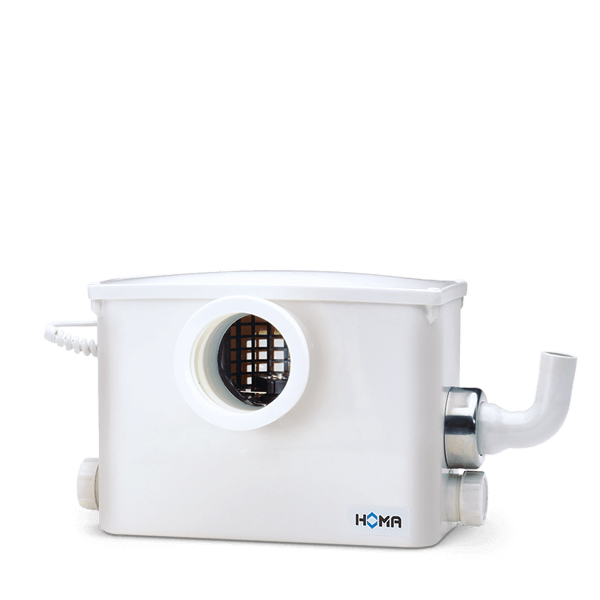

Homa Hebeanlage mit Schneidwerk Sanifox 9803070.02
HOMA WC Förderer Sanifox mit Schneidwerk für Dusche, WC usw.
Artikel Nr. 9803070.02
Einbau von WC. Waschbecken oder Bidet in Räumen unterhalb der Rückstauebene des Abwasserkanals oder ohne ausreichendes Gefälle zum nächsten Abwassersammelrohr.
Für die Entsorgung von bis zu drei Sanitäreinheiten ist Sanifox die ideale. kostengünstige Problemlösung.
Das Edelstahl-Schneidwerk der eingebauten Pumpe zerkleinert zuverlässig Fäkalien und Toilettenpapier.
Für die Druckleitung zum nächsten Abwasserrohr genügt deshalb ein Durchmesser ab 1".
Das bedeutet geringen Aufwand auch bei nachträglicher Installation. z.B. in Altbauten.
Der WC-Direktanschluß erlaubt den Einbau hinter der Toilette mit minimalem Platzbedarf.
Fördermedium:
Schmutzwasser und Fäkalien.
Max. Temperatur des Fördermediums:
35°C. kurzzeitig bis 60°C.
Betriebsart:
Aussetzbetrieb
Anschlußfertige Abwasser-Kleinhebeanlage bestehend aus:
Sammelbehälter:
Unverrottbarer. gas- und geruchsdichter Kunststoffbehälter mit Volumen 11.5 Liter. WC-Zulauf DN 100 horizontal. Zulaufhöhe180 mm (DIN 1387 Form A / DIN 1388 Form A). Zwei seitliche Zuläufe DN 40 mit integrierter Rückschlagklappe. Druckanschluß 25 mm Ø mit eingebauter Rückschlagklappe. Be- und Entlüftungsöffnung mit Aktivkohlefilter. Pumpe: Einstufige Kreiselpumpe mit horizontalem Abgang. Offenes Mehrschaufelrad mit Schneideinrichtung zur Zerkleinerung von Feststoffen.
Motor:
Einphasen-Elektromotor mit Thermofühler zur Temperaturüberwachung in der Wicklung. Isolationsklasse B Schutzart IP 68. Edelstahl-Motorwelle. dauergeschmierte Wälzlager. 2-fache Wellendichtung.
Technische Daten:
Anschluß: 230V/ 0.50 kW
H max.: 5.8m
Q max.: 4300 l/h
Steuerung:
Wasserstandsabhängige. pneumatische Niveausteuerung.
